智慧用电终端
产品详情

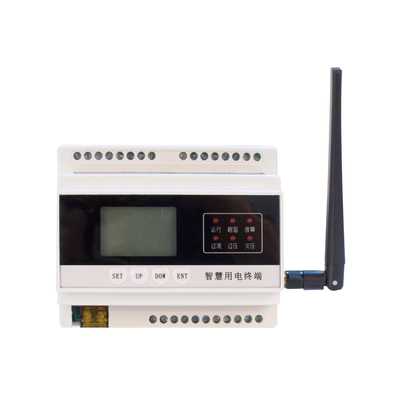

TNPF智慧用电终端是集高精度电力参数测量、开关量输入、继电器输出、温度测量以及网络通讯为一体的数字智慧终端。可直接通过NB-IOT卡上网,LORA无线组网上传数据到本地平台,带本地RS485连接。 提供零序电流、温度(超温)、电压(过压、欠压、缺相、等)、电流(过载) 监 测。可以本地、远程进行参数设置。终端采用导轨式安装,外形美观、运行可靠、现场接线与操作方便。

技术参数

技术指标

电力参数

电流

范围:5A-1000A

电压

范围:85-400V

频率

范围:50HZ

测量电压

三相三线3×100V,3×400V

三相四线3×57.7V , 3×220V , 3x400V

本电流(Ib)

100mA

零序电流

1000mA

接线方式

三相四线、三相三线

开入量参数

无源干接点

继电器输出

无源常开,触点容量:AC220V/5A,DC30V/5A

温度测量

-20~150度

有线通讯参数

通讯接口

RS485接口

通讯协议

Modbu_RTU协议与DLT645规约自适应

波特率

1200bps,2400   bps,4800 bps,9600 bps

数据格式

8个数据位、1个停止位、无校验

有线通讯参数

NB-iot

泰诺云平台规约

数据保存时间

响应时间

≤4s

保存时间

≥10年

使用环境

环境温度

-20℃~+70℃(正常工作)

环境湿度

≤95%

工作电源

电     源

AC85~265V/DC110~370V

功     耗

≤5W

隔离耐压

2KV

电源跌落

200ms

绝缘性能

抗电强度

外壳与端子之间大于AC2000V

绝缘性能

外壳与端子之间大于100ΜΩ

抗 震 性

10~55~10Hz 2g   1min

抗 干 扰

符合GB/T17626.8-1998标准

安装方式

导轨式安装
